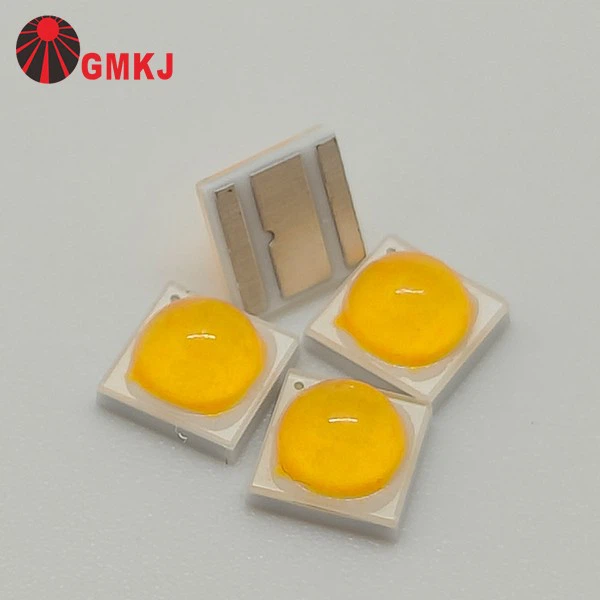

3W 6Vdc 350mA 3535 SMD LED-diodi Tekniset tiedot
| Tuotteen nimi | 3W 6Vdc 350mA 3535 SMD LED-diodi |
| Osanumero | GT-3535W600-2CD0-A1B8M-R70 |
| Chips merkki | China Aoyang chips x 2 chips sisällä sarjassa |
| Valmistajan merkki etiketissä |
GMKJ LEDit Valmistaja Guangmai Technology Co., Ltd |
| Syöte | 6vdc ja IFmax 500mA |
| Valo/säteilyvirta |
260-300lm 350mA:lla |
| Valaistuksen tehokkuus | Noin 150 Lm/W jännitteellä 9vdc 350mA |
| Aallonpituus/väri |
Valkoinen väri: 2700K, 3000K, 3500K, 4000K, 5000K, 5700K ja 6500K Vaihe: SDCM<5 CRI>70, CRI>80, CRI>90 and CRI>95 löytyy täältä |
| Tehoa |
3 wattia max |
| Pakkausmateriaali |
ALO keraaminen 3535 smd pkg |
| Valaistuskulma |
120 asteen valaistuskulma |
| Hinta | Ota yhteyttä GMKJ:hen hintaa varten |
| Minimi tilausmäärä |
Riippuu varaston saatavuudesta: Jos meillä on valmiita lähetysvarastoa, niin jopa 100 kpl näytteiden testitarkoituksessa hyväksytään täällä. Jos varastossa ei ole, tarvitsemme minimitilausmäärän, jossa on vähintään 2 000 kpl. |
| Takuu | 4 vuotta |
| OEM-palvelu |
1. SKD-osia saatavilla; 2. Räätälöity LED-ryhmä, jonka koko on tarvitsemasi, sopii tähän. |
GMKJ 3535 SMD LED täysi sarjaKuva
 |
 |
| 3VDC 3535 smd led valkoinen väri | 6VDC 3535 smd led valkoinen väri |
 |
 |
| 9VDC 3535 smd led valkoinen väri | 12VDC 3535 smd led valkoinen väri |
Litteät 3535 smd ledit ovat saatavilla täältä ilman kupu-silikonilinssiä (katso alla!)
GMKJ:n kokoama alumiininen LED-PCBA (asiakkaidemme toimittama PCB-piirustus ja BOM)
3W 6Vdc High Power 3535 SMD LED-mitta
3W 6vdc High Power 3535 SMD LEDTekniset tiedot
|
Parametri |
Symboli |
ehdot |
Min |
Keskim. |
Max |
Yksiköt |
|
Eteenpäin jännite (正向压降) |
VF |
IF=350mA |
5.60 |
-- |
6.40 |
V |
|
Valovirta (光通量) |
Φv |
IF=350mA |
260 |
-- |
300 |
lm |
|
Värilämpötila (色温) |
CCT |
IF=350mA |
6000 |
-- |
7000 |
K |
|
CRI (显色指数) |
Ra |
IF=350mA |
70 |
-- |
-- |
-- |
|
Käänteinen virta (反向漏电流) |
IR |
VR=10V |
−− |
−− |
10 |
μ A |
|
Katselukulma [1] (发光角度) |
2Θ1/2 |
IF=350mA |
−− |
120 |
−− |
Deg |
|
Lämmönvastusliitos korttiin (热阻) |
RΘJ-B |
IF=350mA |
-- |
6.5 |
-- |
tutkinto /W |
Aiheeseen liittyvää tietoa GMKJ-LED-valoista
Mitä etuja on 6 VDC tai 9 VDC 3535 SMD LEDien käyttämisestä 3 VDC tyyppeihin verrattuna?
Voivatko ne vähentää vastuksen kulutusta ja tehohäviötä, kun ne suunnitellaan 12 VDC-tulolla ja vain 1–2 LEDillä piirilevyssä?
Kyllä, 6VDC- tai 9VDC-LED-valojen käyttäminen 3VDC-tyyppien sijaan voi vähentää merkittävästi vastuksen häviötä ja parantaa tehokkuutta 12VDC-järjestelmissä.
Tässä syy:
Korkeampi eteenpäin jännite → Pienempi jännitehäviö vastuksessa
3V LEDeillä, kaksi kappaletta sarjassa=6V yhteensä, jättäen 6V vastuksen poikki (12V-syötöstä).
Yhdellä 9V LEDillä vain 3V pudotetaan vastukseen.
→ Vähemmän hukattua tehoalämpönä vastuksessa.
Korkeampi tehokkuus
Koska vastus haihduttaa vähemmän tehoa, kokonaisuusjärjestelmän tehokkuus kasvaa(vähemmän lämpöä, pidempi käyttöikä).
Yksinkertaisempi piirisuunnittelu
Voit ohjata 1–2 LEDiä suoraan 12 V:sta ilman monimutkaisia vakiovirtapiirejä.
Vähemmän komponentteja → pienempi piirilevy, alhaisemmat kustannukset.
Parempi lämmönhallinta
Pienempi tehohäviö vastuksissa tarkoittaavähemmän lämpöäpiirilevylle, mikä parantaa LEDin vakautta.
✅ Esimerkki laskelmasta:
12 V sisääntulo, 3 V LED, 2 sarjassa=6 V LEDien yli, 6 V vastuksen yli.
→ Virtahäviö=I × 6V
12V tulo, 9V LED, 1 sarjassa=9V LEDin yli, 3V vastuksen yli.
→ Virtahäviö=I × 3V
→ 50 % vähemmän tehoa hukkaan vastuksessa.
Etsitkö lisätietoja
Voit ladata tältä sivulta tiedot asiaan liittyvistä SMD-LED-valoista.
Jos tarvitset lisätietoja, kuten hinta, vähimmäistilausmäärä, varastotilanne ja toimitusaika, ota yhteyttä suoraan GMKJ-LEDeihin!
Olemme aina täällä sinua varten!
