SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED -tiedot
| Tuotteen nimi | SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED |
| Osanumero | GD-3535R2200-1CC0-D7D2M |
| Chips merkki | Japanilaiset Dowa-sirut |
| Valmistajan merkki etiketissä |
GMKJ merkki Valmistaja Guangmai Technology Co., Ltd, joka sijaitsee Shenzhenin kaupungissa Kiinassa |
| Syöte |
0,5-1,0 VDC IFmax 1500 mA:lle |
| Valo/säteilyvirta |
20-30mW 1000mA-tulolle huippuaallonpituuksilla 1700-1800nm ja 1800-1900nm; 10-15mW 1000mA-tulolle huippuaallonpituuksilla 2100-2200nm, 2200-2300nm ja 2300-2400nm; |
| Valaistuksen tehokkuus |
Ei LM/W SWIR-LED:ille, kaikki säteilyteho on näkymätöntä valoa niille SWIR-aallonpituuksille |
| Aallonpituus/väri |
SWIR-aallonpituus saatavilla: 1700-1800 nm; 1800-1900 nm; 2100-2200 nm; 2200-2300 nm; 2300-2400 nm;
GMKJ:llä on myös muita SWIR-aallonpituuksia, jotka toimivat alle spektrin 3535 smd led pkg:lla: 1030-1050 nm; 1060-1080 nm; 1200-1250 nm; 1300-1350 nm; 1400-1450 nm; 1500-1550 nm; 1570-1580 nm; 1630-1650 nm; |
| Tehoa |
1-2 wattia, IFmax 1500mA Suositeltu jatkuva valaistus vain 700-1000 mA eteenpäinvirtauksella |
| Pakkausmateriaali |
ALN keraaminen, 3,5x3,5 mm kokoinen smd led |
| Valaistuskulma |
120 asteen valaistuskulma, silikonilinssi, tavallinen
Täältä löydät myös muita kapeaa valaistuskulmaa: 30 astetta / 60 astetta / 90 astetta
|
| Hinta | Ota yhteyttä GMKJ:hen hintaa varten |
| Minimi tilausmäärä |
Riippuu varaston saatavuudesta: Jos meillä on valmiita lähetysvarastoa, niin jopa 10 kpl näytteiden testitarkoituksessa hyväksytään täällä. Jos varastossa ei ole, tarvitsemme minimitilausmäärän vähintään 50-100 kpl niille epäsäännöllisille SWIR-aallonpituuksille. |
| Takuu | 4 vuotta |
| OEM-palvelu |
1. SKD-osia saatavilla; 2. Räätälöity LED-ryhmä, jonka koko on tarvitsemasi, sopii tähän. |
GMKJ SWIR 3535 SMD LED -tuoteluettelo 1000nm - 2400nm:
| Osanumero | POWER | Väritiedot | Sirujen tiedot | Syöttötiedot | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,0-1,4 V 700 mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | Kiina Sanan 42mil / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,0-1,4 V 700 mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,0-1,4 V 700 mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,8-1,4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,8-1,4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,6-1,2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,6-1,2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,6-1,2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,6-1,2V 700mA | ||
| GD-3535R1700-D7D2 | 1-2W | SWIR 1700-1800nm | Japan Dowa 42mil / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,5-1,0V 1000mA | ||
| GD-3535R1800-D7D2 | 1-2W | SWIR 1800-1900nm | Japan Dowa 42mil / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,5-1,0V 1000mA | ||
| GD-3535R2100-D7D2 | 1-2W | SWIR 2100-2200nm | Japan Dowa 42mil / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,5-1,0V 1000mA | ||
| GD-3535R2200-D7D2 | 1-2W | SWIR 2200-2300nm | Japan Dowa 42mil / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,5-1,0V 1000mA | ||
| GD-3535R2300-D7D2 | 1-2W | SWIR 2300-2400nm | Japan Dowa 42mil / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,5-1,0V 1000mA | ||

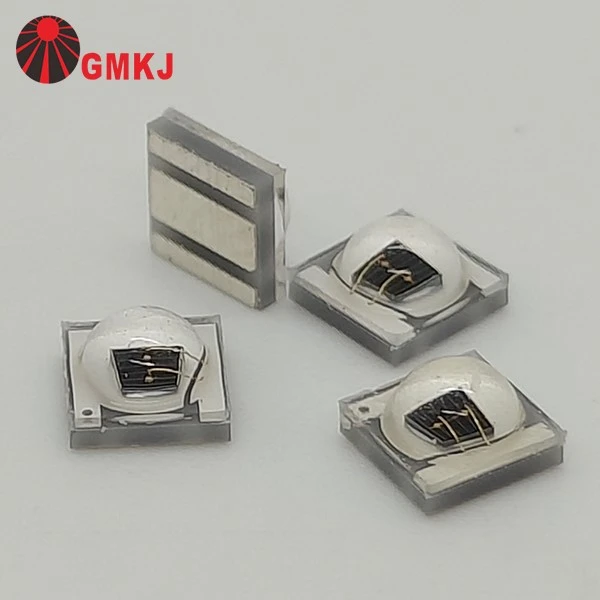

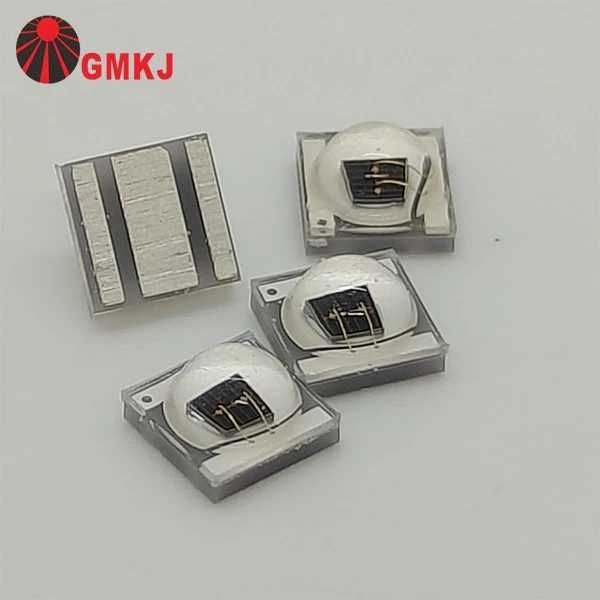

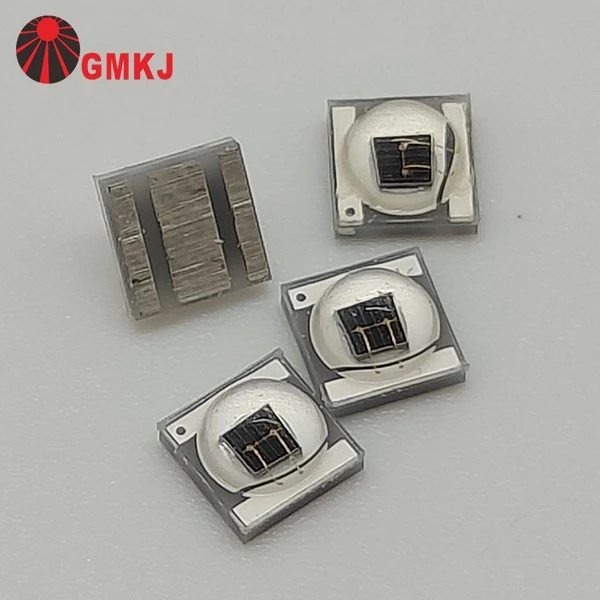

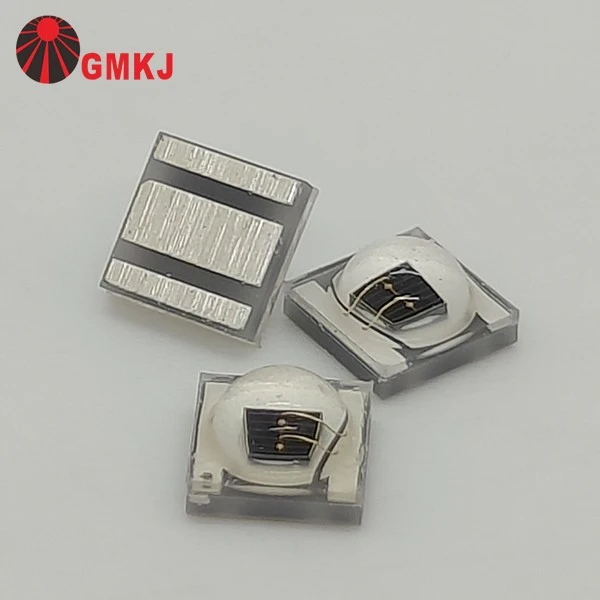

SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED pkuva
 |
 |
|
120 asteen valaistuskulman ledit |
30 astetta, 60 astetta ja 90 astetta 3535 smd ledit juotettuna 8 mm pyöreälle piirilevylle |
GMKJ:n kokoama alumiininen LED PCBA (asiakkaidemme toimittama PCB-piirustus ja BOM)
GMKJ:llä on oma SMT LED-piirilevyjen kokoonpanolinjamme, mukaan lukien automaattinen poiminta- ja sijoituskone, automaattinen juotospastan levityskone ja korkean lämpötilan palautusuuni.
Pystymme tekemään LED-piirilevykokoonpanon asiakkaillemme, jos he pystyvät toimittamaan meille piirilevyjen piirustuksen ja pcb-levyn BOM-luettelon.
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED-mitta
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LEDSähköiset tiedot
|
Parametri |
Symboli |
ehdot |
Min |
Keskim. |
Max |
Yksiköt |
|
Eteenpäin jännite (正向压降) |
VF |
IF=1000mA |
0.50 |
-- |
1.20 |
V |
|
Lämmönvastusliitos korttiin (热阻) |
RΘJ-B |
IF=1000mA |
-- |
5 |
-- |
tutkinto /W |
|
Säteilyvuoto (光功率) |
Φe |
IF=1000mA |
10 |
-- |
15 |
mW |
|
Huippuaallonpituus (峰值波长) |
λp |
IF=1000mA |
2200 |
-- |
2300 |
nm |
|
Lämpötilakerroin eteenpäin (正向压降之温度系数) |
∆VF/∆T |
IF=1000mA |
−− |
-- |
−− |
mV/aste |
|
Käänteinen virta (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Katselukulma [1] (发光角度) |
2Θ1/2 |
IF=1000mA |
−− |
120 |
−− |
Deg |
Mikä on sovellus SWIR-ledeille, joissa on 2200 nm?
Noin 2200 nm:n SWIR-LEDejä käytetään pääasiassa materiaalianalyysiin valaistuksen sijaan.
Tällä aallonpituudella eri materiaaleilla (kuten muovilla, vedellä ja orgaanisilla yhdisteillä) on vahvat absorptioominaisuudet, joten se on hyödyllinen:
- Spektroskopia ja materiaalin tunnistus
- Muovin lajittelu- ja kierrätysjärjestelmät
- Kosteus- ja koostumusanalyysit elintarvikkeissa tai maataloudessa
- Jotkut teolliset tarkastussovellukset SWIR-kameroilla
Voit ladata tältä sivulta tiedot asiaan liittyvistä SMD-LED-valoista.
Jos tarvitset lisätietoja, kuten hinta, vähimmäistilausmäärä, varastotilanne ja toimitusaika, ota yhteyttä suoraan GMKJ-LEDeihin!
Olemme aina täällä sinua varten!
