IR 810nm 3535 SMD LED-diodi Tekniset tiedot
| Tuotteen nimi | IR 810nm 3535 SMD LED-diodi |
| Osanumero | GT-3535R805-1CC0-G1D2M |
| Chips merkki | Taiwan Epileds |
| Valmistajan merkki etiketissä |
GMKJ merkki Valmistaja Guangmai Technology Co., Ltd, joka sijaitsee Shenzhenin kaupungissa Kiinassa |
| Syöte |
1,4-1,8 VDC ja IFmax 700 mA |
| Valo/säteilyvirta | 400-600mW 700mA:lla |
| Valaistuksen tehokkuus | Näkymättömät infrapuna-ledit, ei LM/W käytettävissä |
| Aallonpituus/väri |
Huippuaallonpituus 805-810 nm
Muut täältä saatavilla olevat aallonpituudet infrapuna-aallonpituudella: 730-740 nm; 805-810 nm; 830-835 nm; 845-855 nm; 900-910 nm; 940-950 nm;
SWIR-aallonpituus saatavilla: 1040-1050 nm; 1060-1080 nm; 1200-1250 nm; 1300-1350 nm; 1400-1450 nm; 1500-1550 nm; 1570-1580 nm; 1600-1650 nm; |
| Tehoa |
1-3 wattia |
| Pakkausmateriaali |
AL2O3 keraaminen, 3.5x3.5mm kokoinen smd led |
| Valaistuskulma |
120 asteen valaistuskulma, kupolisilikonilinssi (tavallinen varasto, pieni määrä on OK) 90 asteen valaistuskulma, kupu silikonilinssi (MOQ 2000 kpl) 60 asteen valaistuskulma, kupu silikonilinssi (MOQ 2000 kpl) 30 asteen valaistuskulma, kupu silikonilinssi (MOQ 2000 kpl) |
| Hinta | Ota yhteyttä GMKJ:hen hintaa varten |
| Minimi tilausmäärä |
Riippuu varaston saatavuudesta: Jos meillä on valmiita lähetysvarastoa, niin jopa 100 kpl näytteiden testitarkoituksessa hyväksytään täällä. Jos varastossa ei ole, tarvitsemme minimitilausmäärän vähintään 1000 kpl 1 rullapakkauksella. |
| Takuu | 4 vuotta |
| OEM-palvelu |
1. SKD-osia saatavilla; 2. Räätälöity LED-ryhmä, jonka koko on tarvitsemasi, sopii tähän. |
| Osanumero | Tehoa | Aallonpituus | Chips merkki | Syöttötiedot | ||
| GT-3535R700-G1D2 | 1-3W | 700-710nm | Taiwan Epileds 42milj | 2V 700mA | ||
| GT-3535R730-G1B7 | 1W | 730-740 nm | Taiwan Epileds 27mil | 2V 350mA | ||
| GT-3535R730-S2D5 | 1-3W | 730-740 nm | Suositeltu! Shilan 45mil, korkea optinen teho / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 2V 700mA | ||
| GT-3535R730-G1D2 | 1-3W | 730-740 nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 2V 700mA | ||
| GT-3535R750-G1D2 | 1-3W | 750-760 nm | Taiwan Epileds 42milj | 2V 700mA | ||
| GT-3535R760-G1D2 | 1-3W | 760-765 nm | Taiwan Epileds 42milj | 2V 700mA | ||
| GT-3535R780-G1D2 | 1-3W | 780-790 nm | Taiwan Epileds 42milj | 2V 700mA | ||
| GT-3535R800-G1D2 | 2-3W | 800-810nm, 400-600mW | Taiwan Epileds 42milj | 1,5V max 1000mA | ||
| GT-3535R800-1CS0-G1D2 | 4-6W | 800-810nm, 800-900mW | Epiled 42mil, Nano Stack korkea mW/ 30 astetta, 60 astetta, 90 astetta, 120 astetta | 3V max 1000mA | ||
| GT-3535R830-G1D2 | 2-3W | 830-840nm, 400-600mW | Taiwan Epileds 42milj | 1,5V max 1000mA | ||
| GT-3535R850-S2B6 | 1.5W | 845-855 nm (suositus) | China Shilan 26mil, korkea mW / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,5V max 500mA | ||
| GT-3535R850-S2C6 | 2W | 845-855 nm (suositus) | China Shilan 36mil, korkea mW / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,5V max 700mA | ||
| GT-3535R850-S2D2 | 3W | 845-855 nm (suositus) | China Shilan 42mil, korkea mW / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,5V max 1000mA | ||
| GD-3535R850-S2D2 | 3-4W | 845-855 nm (suositus) | China Shilan 42mil, korkea mW / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,5V max 1500mA | ||
| GT-3535R850-G1D2 | 2-3W | 845-855nm, 400-600mW | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,5V max 1000mA | ||
| GT-3535R850-1CS0-G1D2 | 3-5W | 845-855nm, 800-900mW | Taiwan Epileds 42mil, Nano Stack/ 30 astetta, 60 astetta, 90 astetta, 120 astetta | 3V max 1000mA | ||
| GD-3535R850-1CS0-S1D2 | 4-6W | 850-855nm, 1500-1800mW | Kiina Sanan 42mil, Nano Stack / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 3V max 1500mA | ||
| GT-3535R880-G1D2 | 2-3W | 880-885nm, 400-600mW | Taiwan Epileds 42milj | 1,5V max 1000mA | ||
| GT-3535R900-G1D2 | 2-3W | 900-910nm, 400-600mW | Taiwan Epileds 42milj | 1,5V max 1000mA | ||
| GT-3535R940-G1B8 | 1W | 940-950 nm | Taiwan Epileds 28mil | 1,5V 350mA | ||
| GT-3535R940-G1D2 | 2-3W | 940-950nm, 400-600mW | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,5V max 1000mA | ||
| GT-3535R940-S1D2 | 2-4W | 940-950nm (suositus) 500-700mW | Kiina Sanan 42mil / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,5V max 1500mA | ||
| GT-3535R940-1CS0-G1D2 | 3-5W | 940-950nm, 800-900mW | Taiwan Epileds 42mil, Nano Stack/ 30 astetta, 60 astetta, 90 astetta, 120 astetta | 3V max 1000mA | ||
| GD-3535R940-1CS0-S1D2 | 4-6W | 940-950nm, 1500-1800mW | Kiina Sanan 42mil, Nano Stack / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 3V max 1500mA | ||
| GT-3535R940-G1B8 | 1W | 940-950 nm | Taiwan Epileds 28mil | 1,5V 350mA | ||
| GT-3535R980-G1D2 | 1-3W | 980-985nm | Taiwan Epileds 42milj | 1,5V 700mA | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,0-1,4 V 700 mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | Kiina Sanan 42mil / 30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,0-1,4 V 700 mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 1,0-1,4 V 700 mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,8-1,4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,8-1,4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,6-1,2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,6-1,2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,6-1,2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Taiwan Epileds 42mil/30 astetta, 60 astetta, 90 astetta, 120 astetta | 0,6-1,2V 700mA | ||

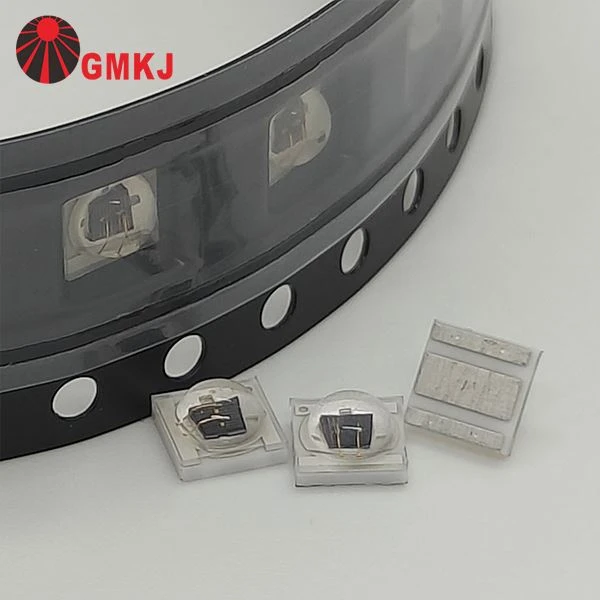

IR 810nm 3535 SMD LED-diodi pkuva
 |
 |
|
120 asteen valaistuskulma, kupu silikonilinssi 120 astetta |
90 asteen valaistuskulma, kupu silikonilinssi (MOQ 2000 kpl) 60 asteen valaistuskulma, kupu silikonilinssi (MOQ 2000 kpl) 30 asteen valaistuskulma, kupu silikonilinssi (MOQ 2000 kpl) |
GMKJ:n kokoama alumiininen LED PCBA (asiakkaidemme toimittama PCB-piirustus ja BOM)
GMKJ:llä on oma SMT LED-piirilevyjen kokoonpanolinjamme, mukaan lukien automaattinen poiminta- ja sijoituskone, automaattinen juotospastan levityskone ja korkean lämpötilan palautusuuni.
Pystymme tekemään LED-piirilevyn kokoonpanon asiakkaillemme, jos he pystyvät toimittamaan meille piirilevyjen piirustuksen ja pcb-levyn BOM-luettelon.
IR 810nm 3535 SMD LED-diodin mitat
IR 810nm 3535 SMD LED-diodiSähköiset tiedot
|
Parametri |
Symboli |
ehdot |
Min |
Keskim. |
Max |
Yksiköt |
|
Eteenpäin jännite |
VF |
IF=700mA |
1.40 |
-- |
1.80 |
V |
|
Lämpövastusliitos Hallitukseen |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
tutkinnonC/W |
|
SäteileväFlux |
Φe |
IF=700mA |
400 |
-- |
600 |
mW |
|
Huippuaallonpituus |
λp |
IF=700mA |
805 |
-- |
810 |
nm |
|
Käänteinen virta |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Katselukulma [1] |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
Miksi 810 nm:n ledejä käytetään laajalti punaiseen hoitovaloon? Mikä on sen etu verrattuna 850 nm:n aallonpituuteen?
810 nm on yleisesti käytetty puna/NIR-hoidossa pääasiassa siksi, että se on lähellä yhtä mitokondrioentsyymien (kuten sytokromi-c-oksidaasin) absorptiopiikkeistä. Yksinkertaisesti sanottuna keho voi "käyttää" tätä aallonpituutta hieman tehokkaammin, joten fotobiomodulaatiovaikutusta pidetään yleensä vahvempana.
Verrattuna 850 nm:iin:
Tehokkuus:
810 nm pidetään yleensä "biologisesti aktiivisempana", joten sitä käytetään usein ammattimaisissa tai lääketieteellisissä sovelluksissa.
Läpäisy:
850 nm voi tunkeutua hieman syvemmälle kudokseen, kun taas 810 nm on edelleen syvä, mutta imeytyy matkan varrella hieman enemmän.
Tehokkuus:
850 nm:n LEDit ovat yleensä tehokkaampia ja helpompia saada suurempi teho, minkä vuoksi ne ovat hyvin yleisiä kaupallisissa tuotteissa.
Näkyvyys:
850 nm on heikosti punainen, kun taas 810 nm on lähes täysin näkymätön.
Eli käytännössä:
810 nm valitaan usein, kun painopiste on enemmän hoidon tehokkuudessa
850 nm on laajalti käytössä, kun tehokkuus, hinta ja lähtöteho ovat tärkeämpiä
Molempia käytetään laajalti, vain hieman erilaisilla prioriteeteilla
Voit ladata tältä sivulta tiedot asiaan liittyvistä SMD-LED-valoista.
Jos tarvitset lisätietoja, kuten hinta, vähimmäistilausmäärä, varastotilanne ja toimitusaika, ota yhteyttä suoraan GMKJ-LEDeihin!
Olemme aina täällä sinua varten!
